成人黄色小说视频,国产精品欧美在线观看,日韩亚洲欧美日本精品va,欧美一二区视频,月音瞳,美女老师的诱惑,久久永久免费中文字幕

首頁 > 新聞中心 >

清華大學材料學院楊金龍課題組發(fā)現(xiàn)控制泡沫陶瓷干燥與燒結過程收縮率的新方法

清華大學材料學院楊金龍課題組發(fā)現(xiàn)控制泡沫陶瓷干燥與燒結過程收縮率的新方法

編輯:轉自:CERADIR先進陶瓷在線 發(fā)布時間:2022-12-16
     泡沫陶瓷作為一種高氣孔率的陶瓷,在干燥與燒結過程中的收縮率非常大,一般可超過50%,一直以來是陶瓷界的一大難題,嚴重影響了泡沫陶瓷器件的制備與使用。2022年11月,清華大學材料學院楊金龍教授課題組發(fā)現(xiàn)了一種控制泡沫陶瓷干燥與燒結過程收縮率的新方法,利用醇類分子與氧化物表面基團的吸附作用,增強了發(fā)泡劑在顆粒表面的吸附量,通過發(fā)泡劑分子鏈的疏水聚集作用,將坯體的收縮率控制在了20%以下。該方法中,醇類分子對體系中表界面的調節(jié)作用代替了傳統(tǒng)酸堿調節(jié)pH值的方法,成為了一種條件溫和可控地制備高強度、低收縮泡沫陶瓷材料的新方法。

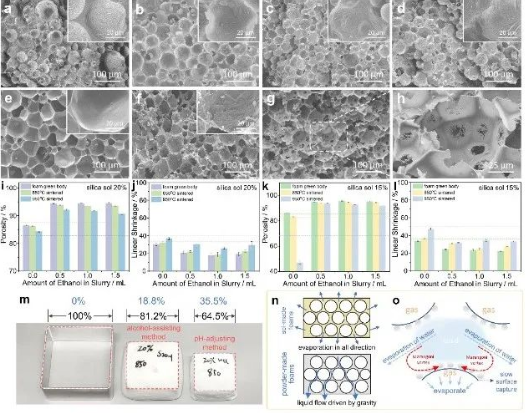

                                                    圖1.泡沫陶瓷及其對比樣品的氣孔率及收縮率

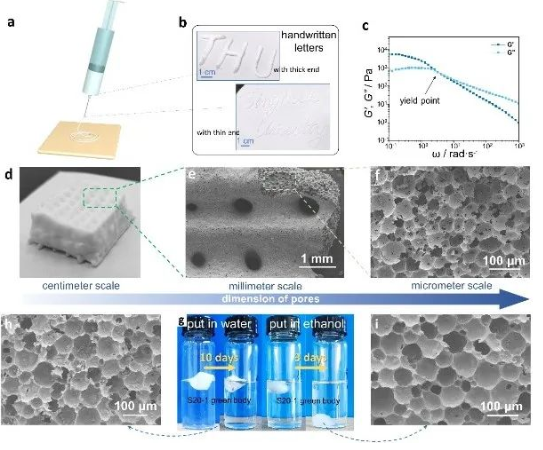

                                                        圖2.泡沫材料3D打印直寫制備泡沫材料
     傳統(tǒng)酸堿輔助發(fā)泡制得的泡沫陶瓷,線收縮率在35.5%。本文報道的醇類分子輔助發(fā)泡發(fā)制得的樣品,在相同溫度燒結后的收縮率為18.8%,并保持著94.4%的氣孔率。文章中揭示了相應的發(fā)泡與抗收縮機理。同時,該泡沫坯體在未燒結狀態(tài)下,可承受一定的壓力。燒結后,其抗壓強度達到1.32-1.69MPa。泡沫陶瓷的隔熱性能可達0.0635W/m·K。
     同時,該體系的泡沫坯體可以用作3D打印直寫(DIW)技術,制備不同形狀的泡沫陶瓷材料。所制得的未經(jīng)燒結的坯體可在水的環(huán)境下維持10天(或更長時間)氣孔結構不發(fā)生變化,亦可在乙醇的環(huán)境下維持3天(或更長時間)氣孔結構不發(fā)生變化。這說明該坯體可以被直接用做一些基體材料,如組織工程支架、多孔涂層、隔熱材料等,具有廣闊的工業(yè)化前景。
     近日,該研究成果以“可3D打印的多功能超高氣孔率高強泡沫陶瓷材料”(3D Printable Ultra-Highly Porous and Mechanically StrongFoam Materials for Multiple Applications)為題發(fā)表在期刊《先進功能材料》(Advanced Functional Materials)上。
該論文第一單位為清華大學材料學院,清華大學材料學院楊金龍課題組博士后王超為第一作者,材料學院楊金龍教授為通訊作者。
論文鏈接:
https://onlinelibrary.wiley.com/doi/10.1002/adfm.202205537
